监控开关电源的优势与劣势
作者:ljx发布时间:2019年08月24日

1、监控开关电源的优点:

1.1、低功耗,高效率。晶体管v受到激发信号的刺激。它在开关状态和开关状态下交替运行。转换速度非常快,频率一般在50kz左右。在一些技术先进的国家,可以达到数百或近1000千赫。这使得开关晶体管的功耗非常小,供电效率可以大大提高,其效率可以达到80<unk;GT;。

1.2、体积小,重量轻。从监控开关电源的原理框图可以看出,这里没有使用重型工频变压器。由于调节管V上的耗散功率大大降低,节省了较大的辐射翅片。由于这两个原因,监控开关电源体积小,重量轻。

1.3、宽电压范围。来自监控开关电源的输出电压由激励信号的占空比调节,并且输入信号电压的变化可以通过频率调制或加宽来补偿。这样,当工频电网的电压变化很大时,仍然可以保证相对稳定的输出电压。因此,开关电源具有宽的电压调节范围,并且电压调节效果非常好。另外,用于改变占空比的方法包括脉冲宽度调制型和频率调制型。 监控开关电源不仅具有宽电压调节范围的优点,而且还有很多方法可以实现电压调节。设计人员可根据实际应用的要求灵活选择各种类型的监控开关电源。

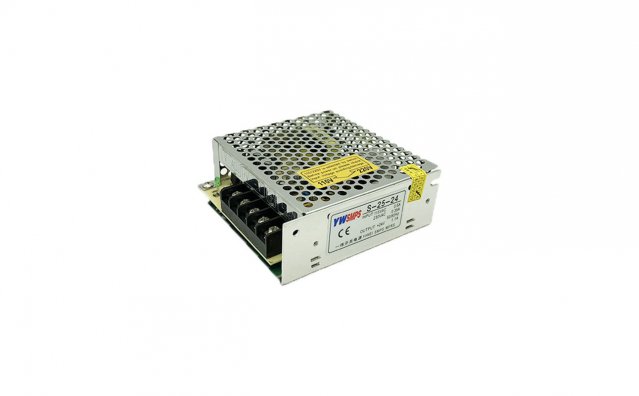

监控开关电源

1.4、大大提高了滤波效率,大大降低了滤波电容器的容量和体积。目前,监控开关电源的工作频率基本在50kHz,是线性稳压电源的1000倍。这使得整流器的过滤效率提高了近1000倍。即使使用半波整流器,加上电容滤波器,效率也要高出500倍。在相同纹波输出电压下,采用监控开关电源时,线性稳压电源中滤波电容器的容量仅为滤波电容器的1/500-1/1000。电路形式灵活多样,包括自励等激励、调宽调频、单端和双端等,设计人员可以发挥各种类型电路的优势,设计监控开关电源可以满足不同的应用场合。

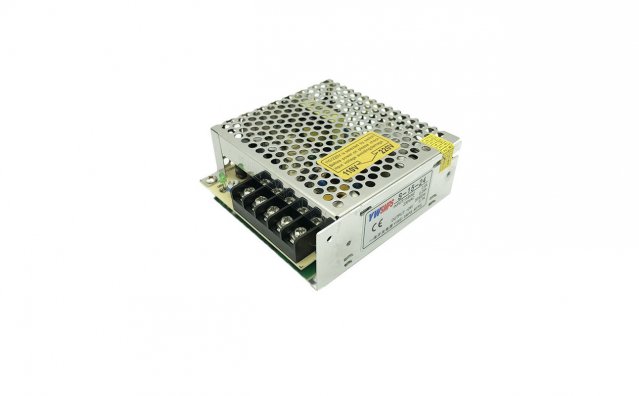

监控开关电源
