开关电源输出直流电压低的原因及检修方法
作者:优化部发布时间:2019年07月30日

      1、开关电源负载存在短路故障。此时,应断开开关电源电路的所有负载,以将开关电源电路与负载电路区分开。如果断开的负载电路的电压输出正常,则表示负载过重;如果仍然不正常,则表示开关电源电路发生故障。

2、用替代法可以判断整流二极管和滤波电容器在输出电压下的故障。

3、开关电源管的性能下降,导致开关管正常工作,电源内阻增大,负载能力降低。

4、开关功率晶体管的电源通常与电阻值小但功率大的电阻器相连。作为过流保护检测电阻,其电阻值一般在0.2~0.8欧元之间。如果电阻变化或焊接,接触不良也会导致输出电压过低。

5.不良的高频脉冲变压器不仅会导致输出电压降低,而且会导致开关功率晶体管励磁不足,从而反复损坏开关功率晶体管。

6、(5)300 V滤波电容差,导致供电带负载能力差,负载一接,输出电压就会降低。

7、电源输出线接触不良,有一定的接触电阻,导致输出电压过低。

8.电网电压是否过低。虽然在低电压下充电器仍能输出额定充电电压和轰鸣电压,但当电网电压低于充电器的最小电压限制时,输出电压也会过低。

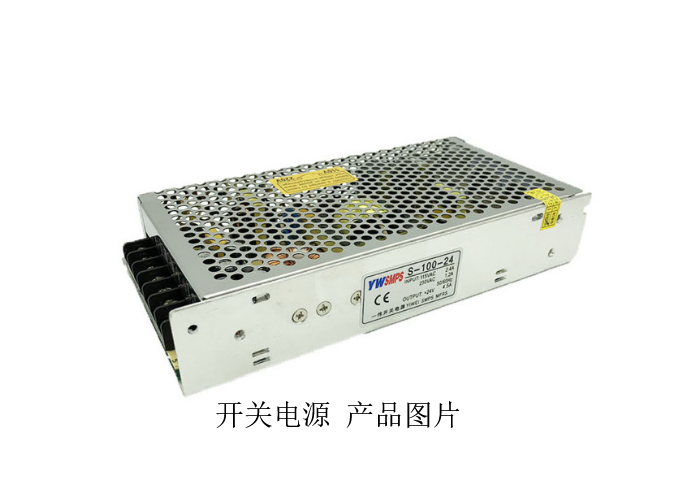

开关电源产品图片

维修方法:对于这类故障,我们可以根据以上故障原因逐一检查。但在实际维修中,可根据实际情况进行调查,不一定要逐一进行。首先,使用万用表检查高压直流滤波电容器是否退化,容量是否降低,是否能正常充电和放电。如果没有这种现象,则测量开关功率晶体管栅极的限流电阻和电源的过流保护,以检查电阻是否变化、变质或开焊,接触不良。如果没有问题,检查高频变压器铁芯是否完好。

      由于日常生活中不可避免的大倒塌或重型建筑,高频变压器铁芯损坏。高频变压器的磁通量、磁感应强度和磁路将受到很大的影响,从而大大降低了传输效率和能量。由于高频变压器降低了涡流,提高了高频交流的传输效率,其铁心采用软磁铁氧体。这种磁性材料具有高的磁导率,但它是脆性和脆弱的。所以它的损伤率也很高。所以别忘了检查这个地方以免弯曲。另外,也可能是输出滤波电容器容量减小,或开焊、虚接;电源的输出限流电阻为可变或虚接;电源的输出线为虚接等。在实际维修的情况下,这些因素不应幸免,并应加以检查,以确保它是安全的。

     常见的开关电源功率范围:

     输出电压:12V  24V

     输出电流:2A 3A 4A 5A 6A 10A 15A 30A

      以上内容由开关电源厂家-一伟电气整理提供,更多开关电源相关内容,欢迎来电咨询。
