导轨开关电源纹波和噪声产生的原因
作者:csl发布时间:2020年02月12日

导轨开关电源纹波和噪声产生的原因:

导轨开关电源輸出的并不是正宗的交流电压,里边一些沟通交流成份,这就是说纹波和噪声导致的。纹波是輸出交流电压的起伏,与导轨开关电源的电源开关姿势相关。每一个开、关全过程,电磁能从键入端被“泵到”輸出端,产生一个电池充电和充放电的全过程,进而导致輸出工作电压的起伏,起伏頻率与电源开关的頻率同样。纹波工作电压是纹波的波峰焊与波谷中间的峰峰值,其尺寸与导轨开关电源的键入电容器和輸出电容器的容积及质量相关。

噪声的产生原因有二种,一种是导轨开关电源本身产生的;另一种是外部磁场的影响(EMI),它能根据辐射源进到导轨开关电源或是根据电源插头键入导轨开关电源。

导轨开关电源本身产生的噪声是一种高频率的单脉冲串,由产生在电源开关通断与截至一瞬间产生的尖单脉冲所导致,也称之为电源开关噪声。噪声单脉冲串的頻率比电源开关頻率高得多,噪声工作电压是其峰峰值。噪声工作电压的震幅挺大水平上与导轨开关电源的拓扑、电源电路中的内寄生情况及PCB的设计方案相关。

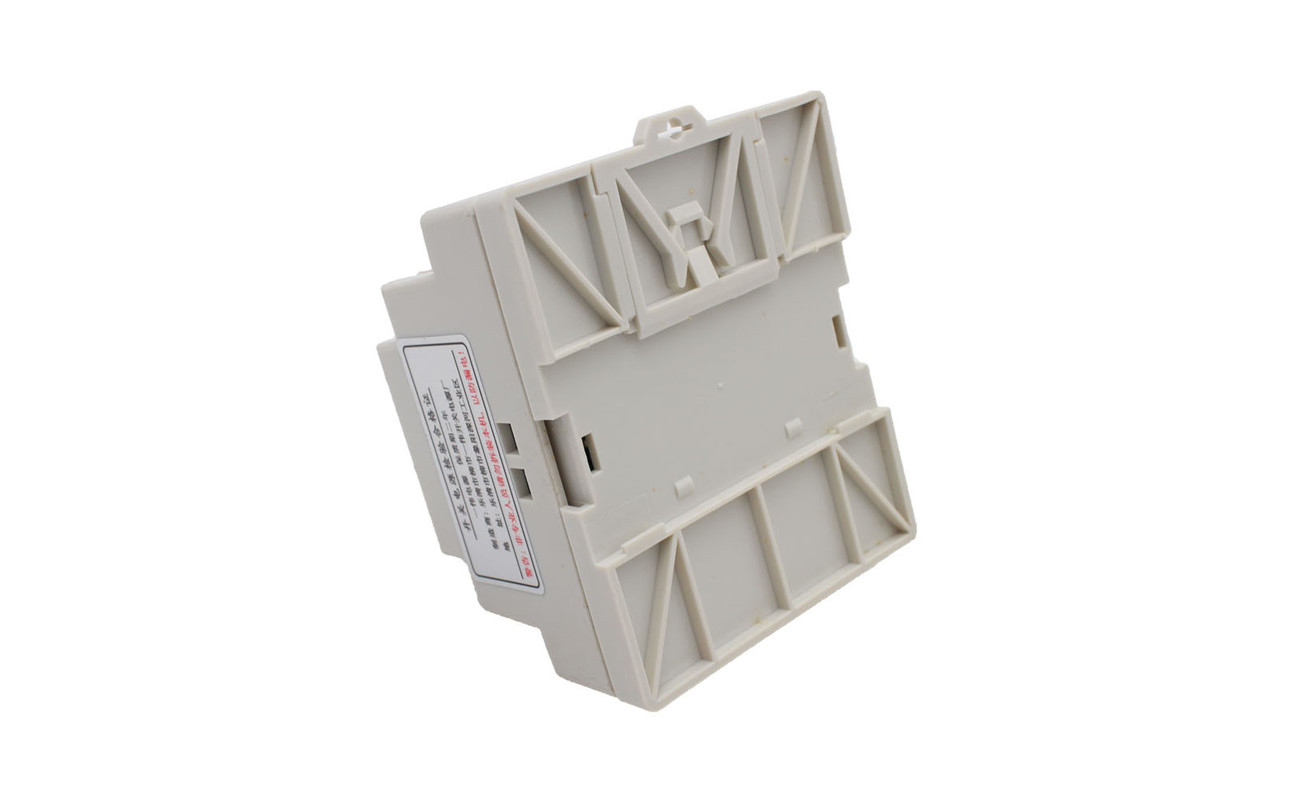

导轨开关电源

运用数字示波器能够看见纹波和噪声的波型,如图所示1图示。纹波的頻率与电源开关管頻率同样,而噪声的頻率是电源开关管的二倍。纹波工作电压的峰峰值和噪声工作电压的峰峰值总和就是说纹波和噪声工作电压,其企业是mVp-p。

导轨开关电源纹波和噪声的测量方法

纹波和噪声工作电压是导轨开关电源的关键技术参数之一,因而怎样精确精确测量是一个十分关键难题。现阶段精确测量纹波和噪声工作电压是运用宽屏带数字示波器来精确测量的方式,它能精确地测到纹波和噪声工作电压值。

因为导轨开关电源的品种齐全(有不一样的拓扑、输出功率、功率、不一样的技术标准等),可是各生产商都选用数字示波器测量方法,仅精确测量设备上不完全一致,因而各厂对不一样导轨开关电源的精确测量常有自身的规范,即产品标准。

用数字示波器精确测量纹波和噪声的设备的框图如图所示2图示。它由被测导轨开关电源、负荷、数字示波器及精确测量联线构成。有的精确测量设备中还焊上电感器或电容器、电阻器等元器件。
