导轨开关电源常见故障应当如何检修
作者:ljx发布时间:2019年08月20日

1.发射电路:导轨开关电源的发射电路主要由rc系列部件组成。常见的问题是发射电阻来发射电容来打开电路,这样开关管就不能振动。因此,提出了这个问题。经过整流过滤的300v电压正常,但+b没有输出。故障现象自然是“三无”。观看的方法很简单。通用仪表的直流齿轮的b极用于测量开关管。开机时,如开关管b极电压有跳转,启动电路正常。如果在按下开关时笔没有摆动,启动电路就会清晰。开门。

2.开关振动电路:该电路主要由开关管和正反馈电路组成,电路为开关厚膜模式,正反馈电路元件也较小,通常是由一系列RC电路或二极管和电阻器组成的串联电路。在开关管或开关厚膜的情况下,常见的问题是开关管发生故障或功能不佳。一旦开关管发生故障,整机就不能正常工作,处于“三无”状态;对于正反馈回路,开路故障也很常见,这也会导致正反馈电压不正常地施加在开关管的极上,迫使开关管停止工作。在维修的情况下,只要测量或更换正反馈回路中的电阻-电容元件,就有可能找出问题的根源。

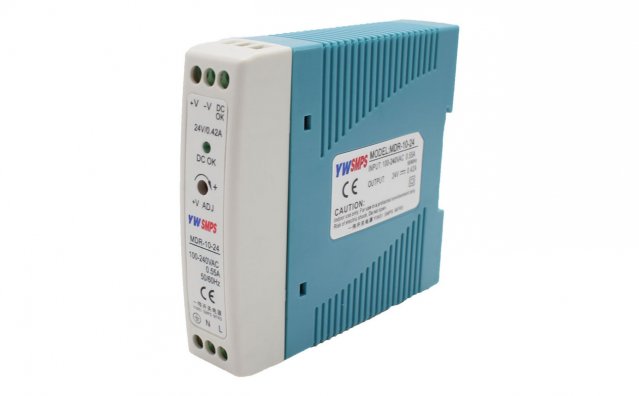

导轨开关电源

3.采样比较电路:这主要是采样+ B输出电压,比较误差电压然后通过脉冲调节电路控制开关管的导通电平。采样比较电路中的常见问题是采样比较管击穿或故障,采样电路输入电路开路,采样绕组开路等。如果是并联型导轨开关电源,则采样电压的滤波电容器的泄漏是常见问题。由于采样比较电压是控制开关管导通时间的决定性因素,采样比较电路会在故障时使开关管失控,输出电压高,从而导致过压维护电路运行,迫使开关管停止。振动。这主要是并联型导轨开关电源。在串联型导轨开关电源中,+ B的输出通常是过压,调节管分解。但是,此时导轨开关电源仍在振动,因为没有电源因为线路输出级无法操作,所以没有线路。反向脉冲输出使导轨开关电源处于自由振动状态。问题也是“三不”,但它不会燃烧保险丝。整流滤波后,还增加了300V电压,但没有+ B电压输出,过压维护电路工作。关于串联型导轨开关电源,开关变压器也会发出“咔嗒”声。检查电路的要点是将其放在采样比较管和光耦合器以及采样电位器等上,并可以通过测量方法或替代方法测量故障点。

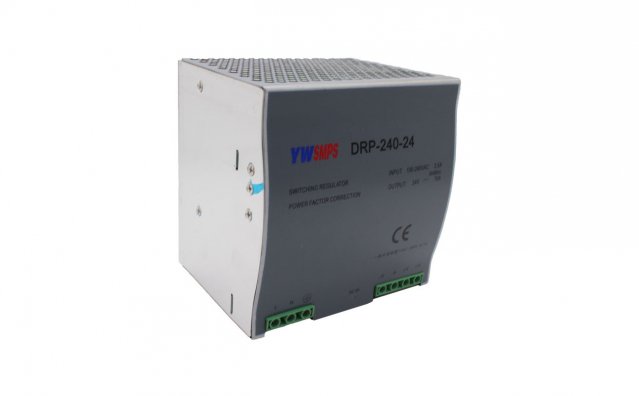

导轨开关电源

4.脉冲调节电路:主要由三极管和电阻电容元件组成,控制开关的导通程度。常见的故障是晶体管故障和功能障碍。如果电路故障,会使开关管工作异常。一般有三种故障:一种是导轨开关电源的输出电压过高,不形成过电压维护回路动作;另一种是导轨开关电源停止振动,输出电压为0V;第三种是导轨开关电源的输出电压过低,这种故障是S。商场,通常是因为稳压器的一部分。由于元件功能不良或负载电流过大,导轨开关电源传感器无法跟上导轨开关电源传感器。检修的重点是脉宽调制晶体管和一些调节二极管,看它们是否坏了。
