导轨开关电源输出纹波造成缘故
作者:ljx发布时间:2019年08月20日

导轨开关电源的输出纹波主要来自五个方面:输入低频纹波、高频纹波、寄生参数引起的共模纹波噪声、功率器件开关过程中产生的超高频共振噪声、闭环调节器引起的纹波噪声,高度控制。

1、低频纹波与输出电路的滤波电容容量有关。不受限制地增加电容的容量是不可能的,导致输出低频纹波的残留。交流纹波由DC/DC转换器衰减后,显示"导轨开关电源"输出的低频噪声,由DC/DC转换器的可变比率和控制系统的增益决定。由电流模式控制的DC/DC转换器的陷波抑制略高于电压模式的陷波抑制。然而,输出端的低频交流纹波仍然很大。为了实现"导轨开关电源"的低波输出,必须对低频电源纹波采取滤波措施。可以消除DC/DC转换器的前级预电压和闭环增益。

几种常见的低频纹波抑制方法:

a.增加输出低频滤波器的电感和电容参数,使低频纹波降低到所需的指标。

b.采用前馈控制方法降低低频纹波分量。

c.高频纹波噪声源自高频功率开关电路。在该电路中,输入直流电压的高频切换由功率器件执行,然后实现整流和滤波以实现调节输出,并且操作输出端子和开关。相同频率的高频纹波对外部电路有影响,主要与导轨开关电源的变换频率和输出滤波器的结构和参数有关。在设计中,功率转换器的工作频率尽可能地增加,并且可以减少高频开关。纹波滤波要求。

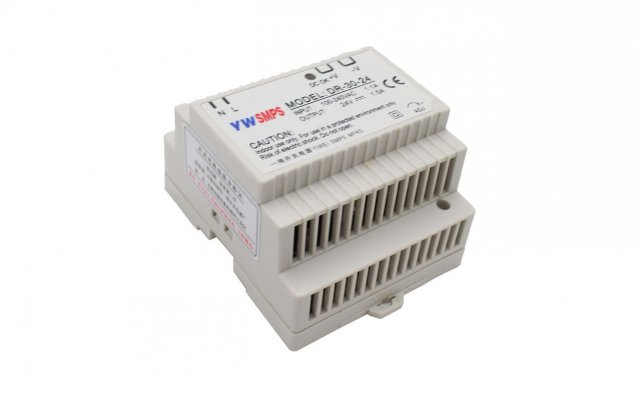

导轨开关电源

2、高频纹波抑制的目的是为高频纹波提供一个通道。

a.提高导轨开关电源的工作频率,提高高频纹波的频率,有利于抑制输出高频纹波。

b.增加输出高频滤波器,可以抑制输出高频纹波。

c.采用多级滤波.

导轨开关电源输出纹波的原因

3、由于功率器件与散热器底板与变压器原侧之间的寄生电容以及导体的寄生电感,当矩形波电压作用于功率器件时,"导轨开关电源"的输出将产生共模皱纹噪声。通过减少和控制功率器件、变压器和壳体之间的寄生电容,并将共模抑制电感和电容添加到输出侧,可以减少输出共模抑制噪声。

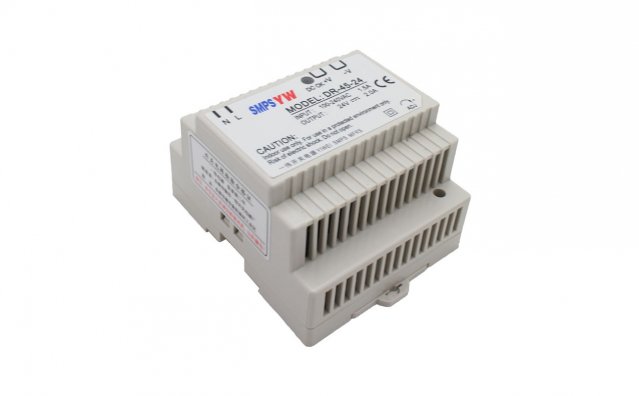

导轨开关电源
