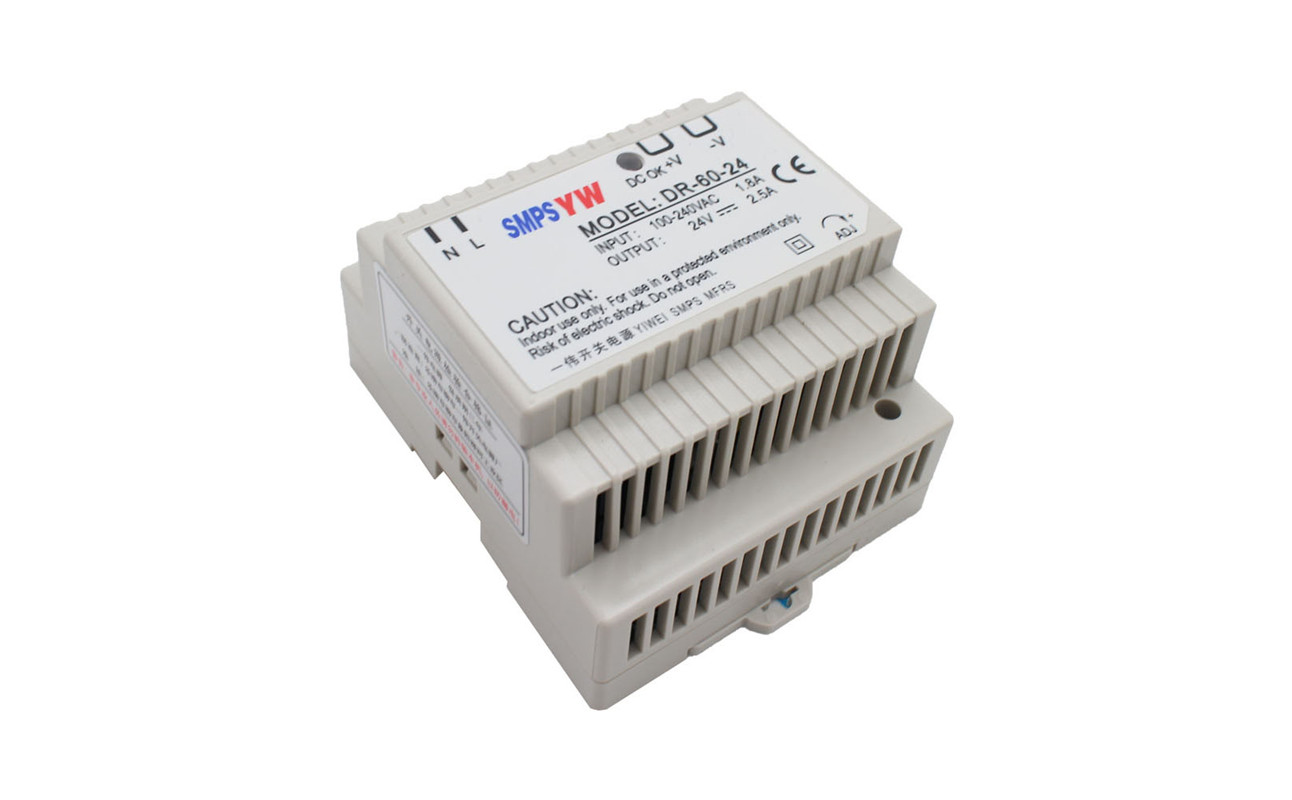

导轨开关电源会减少ADC的特性吗?
技术工程师通常觉得导轨开关电源减少ADC的特性,因而一般想要采用底压差(LDO)线形稳压电源,而不应用电源开关稳压电源,但这类了解并不是完全的正确。LDO具备较低的纹波和噪音指标值,但近期的科学研究说明,高效率的电源开关稳压电源也可用以某些转化器设计方案中,前提条件是室内设计师对电源电路拓扑有非常好的了解,应用某些小技巧,另外采用某些必需的预防措施。最先是挑选转化器,随后挑选恰当的电源开关稳压电源,并非一切电源开关稳压电源能够应用。从统计数据指南上查看电源开关稳压电源的噪音和纹波指标值,及其电源开关頻率。典型性的电源开关稳压电源在100kHz网络带宽范围之内大约有10uVrms的噪音。假定他们全是白噪声,那麼相关频段内的噪音相对密度等于31.6nVrms/rt-Hz
次之,要查看转化器的开关电源抑止(PSR)指标值,以掌握因为导轨开关电源噪音造成的转化器特性降低的关键环节。大部分髙速转化器在首位奈奎斯特居民区的PSR典型值为60dB(1mVV)。
在应用具备2Vpp满量程键入范畴、78dB信噪比和125MSPS取样速度的16位ADC时,本底噪音为11.26nVrms。无论噪音源自哪里,都务必小于这一值,那样能够不危害转化器的特性。在首位奈奎斯特区fs/2,转化器噪音相当于89.02uVrms(11.26nVrms/rt-Hz)xsqrt(125MHz/2)。尽管电源开关稳压电源的噪音(31.6nv/rt-Hz高过这一转化器噪音的二倍,但留意转化器也有60dB的PSRR,
它能将电源开关稳压电源的噪音抑止到31.6pV/rt-Hz(31.6nV/rt-Hz×1mVV)。这一噪音比转化器的本底噪音要小得多,因而电源开关稳压电源的噪音不容易减少转化器特性。
另一个,开关电源过滤、接地装置和走线也很关键。在ADC开关电源脚位处提升0.1uF电容器,能够使噪音减少到比上边的数值也要小。在开关电源輸出端提升1个。
