降低导轨开关电源对电力网的干挠的方式
作者:ljx发布时间:2019年08月20日

(1)降低电压超调。减小电压超调不仅可以防止管承受过高的电压,而且可以降低高频噪声对电网的影响。选择反向恢复电流小的二极管(例如碳化硅二极管)也是降低干扰源强度的可行方法。虽然调整触发脉冲的跳边和增加栅极的电阻可以降低dv/dt,但这增加了开关损耗,降低了整个器件的效率,需要考虑导轨开关电源功能的权衡。



(2)改进调制方法。频率不变调制改变为随机调制,频率转换调制和所谓的“Σ△”调制等。具有固定频率的干扰脉冲的低频带主要是调制频率的谐波干扰。低频带的干扰主要集中在谐波点上,随机调制方法的低频干扰分散在一定的频带内。因此,选择上述方法有利于测试受到电磁干扰的导轨开关电源的光谱特性,从而符合电源的电磁规格。

(3)增加输入滤波器。(1)和(2)这两种方法主要是基于降低干扰源的强度,而增加滤波器则是基于改变耦合通道的特性。共模滤波器可以减少导轨开关电源对电网的干扰。如果不加输入滤波器,电源对电网的干扰将超过相应的规范。当使用输入滤波器时,电源对电网的干扰将符合相应的规范。考虑到导轨开关电源对电网的低频干扰主要是开关频率整数倍的谐波,清扫器的频带分辨率为200Hz,150kHz-30MHz的频带分辨率为9kHz。此外,导轨开关电源对电网的干扰也可以通过屏蔽方式来减小。

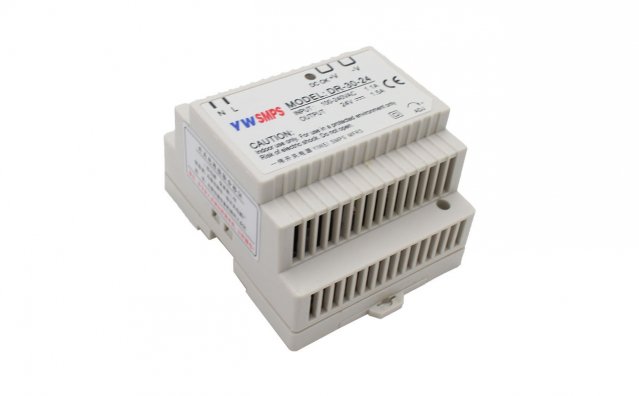

导轨开关电源



在电磁兼容性测试之后,电源确定达到规格的要求不同于导轨开关电源在应用过程中是否会造成不可接受的扰动。对本规范的电源的不当使用或处理,也会对本规范的应用造成严重干扰。而导轨开关电源既是动力装置也是噪音攻击装置。它通过耦合通道连接到被扰动的物体。明显耦合通道的特性与扰动体的配合不佳,可能引起严重扰动。导轨开关电源并联电源造成整个系统不稳定的现象也存在。



有些被扰动体对扰动的时域波形很敏感,如果数字电路有干扰脉冲的作用,则攻击行为与时域波形有关,即不仅与脉冲幅度有关,而且与脉宽有关。即使导轨开关电源已经达到相应的规范,被外部攻击干扰的时域波形也有可能导致更严重的干扰。根据上述考虑,一些导轨开关电源用户除了按照规格测试导轨开关电源的电磁兼容性功能外,还应在导轨开关电源规定的操作条件下增加对干扰功能的检测。

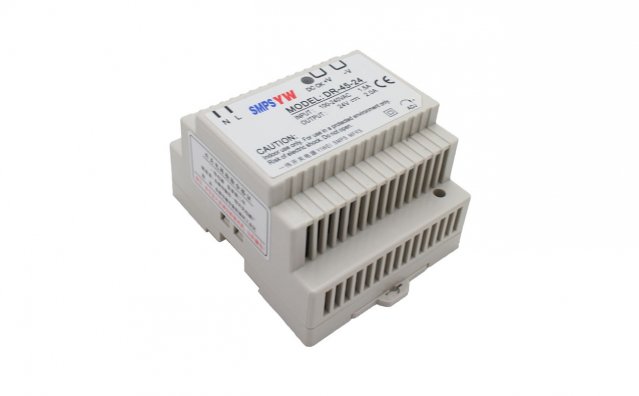

导轨开关电源
